詳解四氟泵性能參數與水力模型說明

發布日期：2017-06-05 作者：xzwaji.cn 點擊：

四氟泵有襯四氟磁力泵、襯四氟離心泵、襯四氟自吸泵、襯四氟管道泵、襯四氟液下泵等.ISG、IRG、GRG、IHG、YG、TEB系列單能單吸立式管道四氟泵，采用IS型泵性能參數、水力模型。機泵一體，進出口徑相同且位于同一水平線上，軸封采用機械密封。根據用戶維修泵時由于空間和起吊設備的限制，裝拆極不方便而研制的新產品。

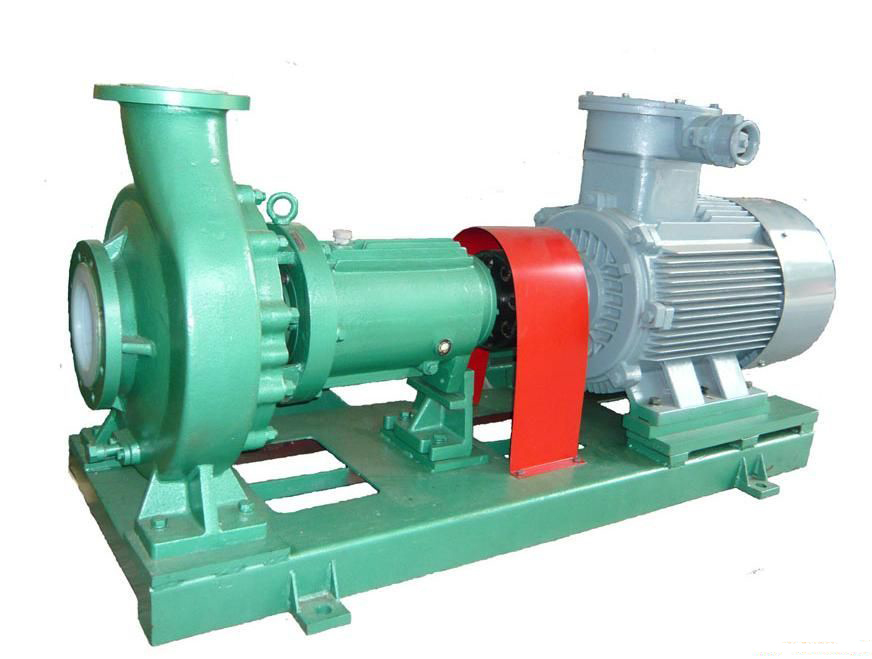

四氟泵

　　1、ISG型管道泵適用于供暖及空調系統冷熱水循環、高層建筑給水、消防管路增壓、遠距離輸水、工業生產工藝循環增壓、園林噴灌、介質為清水或物理、化學性質類似于清水的其它介質。介質溫度不超過80℃。

　　2、IRG型熱水管道四氟泵主要用于暖房、鍋爐、浴室冷熱水循環，各行業的無腐蝕性熱水增壓循環。介質溫度不超過150℃。

　　3、GRG型高溫管道四氟泵主要用于鍋爐給排水循環、冷熱水循環、采暖等行業輸送無腐蝕性高溫液體。介質溫度不超過200℃。

　　4、IHG型化工管道四氟泵主要用于化工、環保、儀器釀造、制藥、造紙、輕紡等行業增壓、輸送化學腐蝕性液體。介質溫度不超過100℃ 　

　5、YG型管道油泵用于輸送不含固體顆粒，粘度小于120厘沱的無腐蝕性油類和石油產品。輸送介質溫度為-20～80℃。

　　6、TEB為便拆式立式管道泵，改變材質即可適用于以上各種工作環境。

　　性能范圍

　　流量：5.6～720m3；/h

　　揚程：5～125m

　　最大工作壓力：1.6MPa（200及以下口徑），1.0MPa（200以上口徑）

　　進口壓力≤0.3MPa（超過0.3MPa時訂貨應注明）

　　ISG、IRG、GRG、IHG、YG、TEB系列管道泵進出口大小相同且在同一水平方向，互成180℃。泵的主要零件有泵體、泵蓋、葉輪、密封環、電機支架等，泵和電機同軸（TEB型為獨立泵軸）軸封采用優質機械密封。從電機端看，四氟泵為順時針?lè)较蛐D(zhuǎn)。
