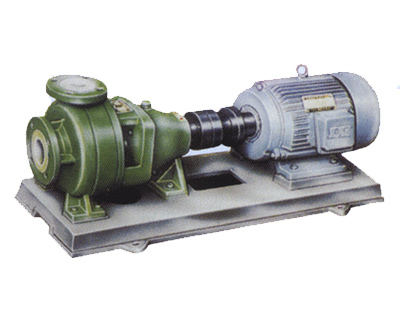

IHF型氟塑料化工泵概述

IHF型氟塑料化工泵為單級單吸式氟塑料合金化工離心泵，是按國際標準設計并結合非金屬泵的加工工藝設計生產的，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、無毒素分解、使用溫度寬，輸送介質溫度為-85℃-200℃等優點。

IHF型氟塑料化工泵產品特點

IHF型氟塑料離心泵的泵體材質采用金屬外殼內襯聚全氟乙丙烯（F46）、葉輪和泵蓋均采用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99.9%氧化鋁陶瓷或炭化硅，動環采用四氟填充材料或炭化硅。其特點是該泵結構先進合理，耐腐蝕強，密封性能嚴密可靠，工作穩定，噪音低，使用壽命長。

IHF系列氟塑料化工離心泵

IHF型氟塑料化工泵產品用途

廣泛適用于化工、制藥、石油、冶金、電力、電鍍、酸洗、農藥、造紙等行業中液體輸送、廢水處理和加酸等工藝流程。本泵可輸送任何濃度的硫酸、鹽酸、硝酸、醋酸、氫氟酸、王水、強堿、強氧化劑、有機溶劑等強腐蝕性介質的使用，是目前的耐腐蝕裝備之一。

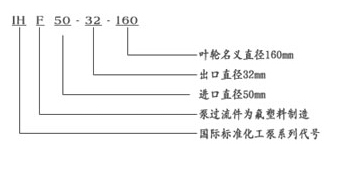

IHF型氟塑料化工泵型號意義

IHF系列氟塑料化工離心泵

IHF型氟塑料化工泵技術參數

流量：6.3～400m3/h；

揚程：5～132m；

轉速：2900、1450r/min；

功率：0.55～110KW；

進口直徑：50～200mm；

zui高工作壓力：1.6Mpa。

性能參數

型號	轉速 (r／min)	流量		揚程 (m)	效率 (％)	功率(KW)		必需汽蝕余量 (m)	葉輪直徑 (mm)	重量 (kg)
型號	轉速 (r／min)	(m3／h)	(L／s)	揚程 (m)	效率 (％)	軸功率	電機功率	必需汽蝕余量 (m)	葉輪直徑 (mm)	重量 (kg)
IHF32-25-125	2900	3.5 5 6.5	0.97 1.39 1.80	21 20 18	40 44 42	0.50 0.62 0.76	1.5	2.3	128	80
IHF32-25-125	1450	1.75 2.5 3.25	0.49 0.69 0.90	5.25 5 4.5	37 40 38	0.068 0.085 0.105	0.75	2.3	128	75
IHF32-25-125A	2900	3.1 4.5 5.8	0.06 1.25 1.61	17.6 16 14.4	38 41 40	0.70 0.48 0.57	1.1	2.3	115	75
IHF32-25-160	2900	3.5 5 6.5	0.97 1.39 1.80	33 32 30	34 40 42	0.93 1.10 1.26	2.2	2.3	162	90
IHF32-25-160	1450	1.75 2.5 3.25	0.49 0.69 0.90	8.25 8 7.5	30 38 40	0.13l 0.143 0.166	0.75	2.3	162	75
IHF32-25-160A	2900	3.1 4.5 5.8	0.86 1.25 1.61	29 28 26	30 35 36	0.8l 0.97 1.14	1.5	2.3	152	80
IHF40-32-125	2900	4.4 6.5 8.3	1.22 1.80 2.31	21 20 18	40 45 43	0.63 0.79 0.95	2.2	2.5	128	90
IHF40-32-125	1450	2.2 3.25 4.15	0.60 0.90 1.15	5.25 5 4.5	37 41 40	0.085 0.108 0.127	0.75	2.5	128	75
IHF40-32-125A	2900	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	38 42 40	0.49 0.58 0.72	1.5	2.5	115	80
IHF40-32-160	2900	4.4 6.5 8.3	1.22 1.80 2.31	33 32 30	34 40 39	1.16 1.42 1.71	2.2	2.5	162	90
IHF40-32-160	1450	2.2 2.5 3.25	0.60 0.90 1.15	8.25 8 7.5	33 36 37	0.14 0.15 0.18	0.75	2.5	162	75
IHF40-32-160A	2900	3.9 5.6 7.4	1.08 1.56 2.06	29 28 26	32 38 37	0.96 1.23 1.41	1.5	2.5	152	80
IHF50-32-125	2900	8.8 12.5 16.3	1.08 1.56 2.06	21.5 20 17.5	45 54 53	1.15 1.26 1.47	2.2	3.0	128	90
IHF50-32-125	1450	4.4 6.25 8.15	17 1.74 2.26	5.37 5 4.37	37 46 45	0.17 0.18 0.22	0.75	3.0	128	75
IHF50-32-125A	2900	8 11 14.5	2.22 3.05 4.03	17 16 14	42 52 51	0.88 0.92 1.08	1.5	3.0	115	80
IHF50-32-160	2900	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	41 48 47	1.93 2.27 2.84	4	3.0	160	120
IHF50-32-160	1450	4.4 6.25 8.15	1.2 1.74 2.26	8.25 8 7.5	31 41 42	0.31 0.33 0.39	0.75	3.0	160	90
IHF50-32-160A	2900	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	39 47 46	1.16 1.88 2.34	3	3.0	150	l00
IHF50-32-200	2900	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	34 42 41	3.70 4.10 5.20	7.5	3.0	190	150
IHF50-32-200	1450	4.4 6.25 8.15	1.2 1.74 2.26	13 12.5 12	25 33 36	0.62 0.65 0.74	1.5	3.0	190	100

型號	轉速 (r／min)	流量		揚程 (m)	效率 (％)	功率(KW)		必需汽蝕余量 (m)	葉輪直徑	重量 (kg)
型號	轉速 (r／min)	(m3／h)	(1／s)	揚程 (m)	效率 (％)	軸功率	電機功率	必需汽蝕余量 (m)	葉輪直徑	重量 (kg)
IHF50-32-200A	2900	8.2 11.7 15.2	2.28 3.25 4.22	45 44 42	31 40 39	3.24 3.50 4.45	5.5	3.0	178	130
IHF50-32-250	2900	8.8 12.5 16.3	2.44 3.47 4.53	82 80 76	27 35 34	7.30 7.80 10	11	3.0	250	220
IHF50-32-250	1450	4.4 6.25 8.15	1.2 1.74 2.26	20.5 20 19	20 27 30	1.22 1.26 1.40	2.2	3.0	250	100
IHF50-32-250A	2900	8.2 11.7 15.2	2.28 3.25 4.22	7l 70 68	25 34 33	4.53 6.56 8.52	7.5	3.0	235	170
IHF65-50-l25	2900	17.5 25 3	4.86 6.94 9.0	21.5 20 17.5	56 64 63	1.83 2.13 2.42	3	3.5	128	100
IHF65-50-l25	1450	8.75 12.5 16	2.43 3.47 4.44	5.37 5 4.37	45 57 58	0.28 0.30 0.33	0.75	3.5	128	80
IHF65-50-125A	2900	15.6 22.3 29	4.33 6.19 8.1	17 16 14	53 62 61	1.36 1.57 1.79	2.2	3.5	115	90
IHF65-50-160	2900	17.5 25 32	4.86 6.94 9.0	33 32 27.5	50 59 57	3.15 3.69 4.20	5.5	3.5	160	145
IHF65-50-160	1450	8.75 12.5 16	2.43 3.47 4.44	8.25 8 6.87	40 53 51	0.49 0.51 0.59	1.1	3.5	160	90
IHF65-50-160A	2900	16.4 23.3 30.4	4.56 6.5 8.44	29 28 24	48 58 56	2.70 3.10 3.54	4	3.5	150	130
IHF65-40-200	2900	17.5 25 32	4.86 6.94 9.0	52 50 45.5	45 54 54	5.50 6.30 7.35	11	3.5	195	225
IHF65-40-200	1450	8.75 12.5 16	2.43 3.47 4.44	13 12.5 11.4	36 46 47	0.86 0.93 1.05	1.5	3.5	195	100
IHF65-40-200A	2900	16.4 23.3 30.4	4.56 6.5 8.44	46 44 40	43 53 52	4.30 5.00 5.20	7.5	3.5	183	170
IHF65-40-250	2900	17.5 95 32	4.86 6.94 9.0	82 80 76	39 50 52	10.10 10.90 12.74	18.5	3.5	250	240
IHF65-40-250	1450	8.75 12.5 16	2.43 3.47 4.44	20.5 20 19	32 42 44	1.52 1.62 1.88	3	3.5	250	130
IHF65-40-250A	2900	16.4 23.3 30.4	4.56 6.5 8.44	71 70 68	36 48 50r-	8.80 9.30 11.25	15	3.5	235	230
IHF80-65-125	2900	35 50 65	9.72 13.9 18.1	21.5 20 17	64 69 67	3.20 3.95 4.50	5.5	4.0	134	150
IHF80-65-125	1450	17.5 25 32.5	4.86 6.9 9.0	5.37 5 4.25	54 64 62	0.47 0.53 0.6l	1.1	4.0	134	90
IHF80-65-125A	2900	31 45 58	8.6 12.5 16.1	17 16 14	62 68 67	2.30 2.88 3.30	4	4.0	120	130
IHF80-65-160	2900	35 50 65	9.72 13.9 18.1	33 32 27.5	60 68 67	5.24 6.41 7.27	11	4.0	165	220

型號	轉速 (r／min)	流量		揚程 (m)	效率 (％)	功率(KW)		必需汽蝕余量 (m)	葉輪直徑	重量 (kg)
型號	轉速 (r／min)	(m3／h)	(l／s)	揚程 (m)	效率 (％)	軸功率	電機功率	必需汽蝕余量 (m)	葉輪直徑	重量 (kg)
IHF80-65-160	1450	17.5 25 32.5	4.86 6.9 9.0	8.25 8 6.88	50 62 61	0.78 0.88 1.00	1.5	4.0	165	100
IHF80-65-160A	2900	31 45 58	8.6 12.5 16.1	29 28 24	58 67 66	4.10 5.12 5.34	7.5	4.0	165	190
IHF80-50-200	2900	35 50 65	9.72 13.9 18.1	52 50 45.5	52 64 65	9.53 10.64 12.39	15	4.0	197	230
IHF80-50-200	1450	17.5 2532.5	4.86 6.9, 9.0	13 12.5 11.38	51 59 58	1.21 1.44 1.74	3	4.0	197	130
IHF80-50-200A	2900	31 45 58	8.6 12.5 16.1	46 44 40	50 63 62	7.35 8.56 10	11	4.0	185	220
IHF80-50-250	2900	35 50 65	9.72 13.9 18.1	82 80 72	40 50 51	19.40 21.80 25	30	4.0	248	400
IHF80-50-250	1450	17.5 25 32.5	4.86 6.9 9.0	20.5 20 18	40 50 51	2.40 2.70 3.12	4	4.0	248	145
IHF80-50-250A	2900	31 45 58	8.6 12.5 16.1	71.5 70 63	39 50 51	15.40 17.60 19.90	22	4.0	232	310
IHF100-80-125	2900	70 100 130	19.4 27.8 36.1	23 20 14	70 75 65	6.26 7.26 7.63	11	5.0	136	220
IHF100-80-125	1450	35 50 65	9.7 13.9 18.0	5.75 5 3.5	65 70 64	0.85 0.97 0.98	1.5	4.5	136	100
IHF100-80-125A	2900	62.6 89 116	17.4 24.7 32.2	18 16 11	68 73 65	4.50 5.30 5.74	7.5	5.0	122	200
IHF100-80-160	2900	70 100 130	19.4 27.8 36.1	34 32 24	68 74 65	9.53 11.78 13.03	15	5.0	170	230
IHF100-80-160	1450	35 50 65	9.7 13.9 18.0	8.5 8 6.5	60 68 67	1.35 1.60 1.69	2.2	4.5	170	110
IHF100-80-160A	2900	65.4 93.5 121	18.2 26 33.6	32 28 21	66 73 65	8.60 9.30 10.6	11	5.0	159	220
IHF100-65-200	2900	70 100 130	19.4 27.8 36.1	52 50 42	64 72 71	15.50 18.91 20.94	30	5.0	210	400
IHF100-65-200	1450	35 50 65	9.7 13.9 18.0	13 12.5 10.5	60 68 63	2.06 2.50 2.95	4	4.5	210	140
IHF100-65-200A	2900	65.4 93.5 121	18.2 26 33.6	46 44 37	63 71 70	13 15.02 17.40	22	5.0	197	310
IHF100-65-250	2900	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	26.60 31.60 35	45	4.0	255	450
IHF100-65-250	1450	30 50 60	8.33 13.9 16.7	21.2 20 18.5	58 63 62	3.00 4.30 4.72	5.5	4.5	255	170
IHF100-65-250A	2900	65.4 93.5 121	16.2 26 33.6	76.5 70 59	60 68 67	20.25 26.2 28	37	4.5	238	410

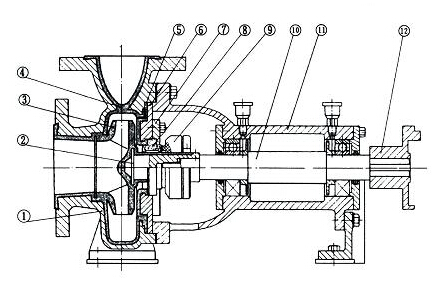

結構圖

IHF系列氟塑料化工離心泵

序號	名稱	材料
1	泵體	HT200
2	葉輪骨架	45#鋼
3	葉輪	聚全氟乙丙烯
4	泵體襯里	聚全氟乙丙烯
5	泵蓋襯里	聚全氟乙丙烯
6	泵蓋	HT200
7	機封蓋壓	1Cr18Ni9Ti
8	靜環	99.9%氧化鋁陶瓷
9	動環	填充四氟乙烯
10	泵軸	3Cr13
11	軸承體	HT200
12	聯軸器	HT200

安裝注意事項

1．泵的安裝是否合理，對泵的正常運行與使用壽命有極其重要影響，故安裝和校正必須仔細進行。

2．對照安裝尺寸預埋好底腳螺栓，做好混凝土基礎工作。

3．待基礎水泥凝固后，將泵安裝基礎上，應用水平儀檢查泵和電機軸的水平情況，如不水平，應用墊鐵調正直至水平，調妥后擰緊底腳螺母。

4．檢查泵的轉動部件是否有卡住擦碰現象，應嚴格檢查泵軸與電機的同軸度，可用薄片調整使其同心，最后用手轉動聯軸器，轉動輕松均勻無擦碰現象則為正常。

5．泵的吸人和吐出管路應有各自的支架，不允許管路的重量直接由泵來承受，以免把泵壓壞。

6．泵的安裝位置高于液面(在泵的吸程允許范圍內)時，應在吸人管路端部安裝上底閥，并在排出管路上設置灌液螺孔或閥門，供泵起動前灌液之用；泵的安裝位置低于液面時，應在吸人管路上按裝控制閥門和過濾裝置，以防止雜物吸人泵內，過濾面積應大于管路面積的3-4倍。

7．揚程高的泵在出口流量控制閥門的外端管路上還應安裝逆止閥，以防止突然停機時的水錘破壞。

8．必須保證泵的安裝高度符合泵的汽蝕余量，并考慮管路損失及介質溫度。
