AY型單、雙級離心泵是在老Y型油泵系列的基礎上進行改造并重新設計的，Y、AY型油泵分為單級單吸和兩級單吸懸臂式、單級雙吸懸臂式、單級雙吸和兩級雙吸兩支撐式、兩級單吸兩支撐式等六種。Y、AY型油泵用于電站汽輪機潤滑循環，可在標準性能內選擇流量及壓力。

AY型單、雙級離心泵其安裝方式為水平中心線支撐。泵的吸入口法蘭和排出口法蘭均鑄在泵體上，且均垂直朝上。軸封腔（填料函）和泵蓋是鑄成一體的，它可以裝填料密封及平衡型、波紋管型、串聯型機械密封。軸封腔外鑄有可供選擇的水冷腔夾套，在輸送150-350℃高溫油時使用。常溫時循環水系統可以不用。

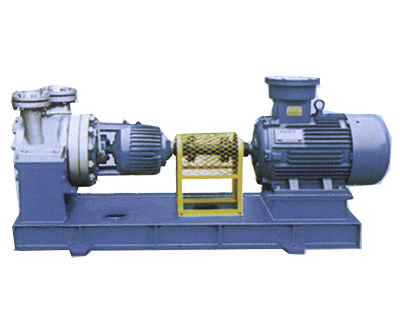

AY型單、雙級離心泵

葉輪為整體鑄造，且經靜平衡，泵的軸向力主要靠葉輪平衡孔來平衡。

軸承體裝有一套徑向球軸承和一組背對背安裝的推力球軸承，其軸承采用甩油環稀油潤滑。

為了泵檢修時不必拆卸吸入或排出管路就很容易地拆除葉輪、軸、軸承、軸封等零部件，Y、AY型油泵采用柔性膜片式聯軸器。

AY型單、雙級離心泵的管路系統：

1. 冷卻水是根據和使用要求，對軸封腔、軸承或泵支架進行冷卻，水量每一支管路建議為0.3-0.7m3/h，其壓力為0.2-0.3Mpa。常溫時循環水系統可以不用。

2. 密封沖洗是根據泵輸送介質及其溫度、壓力等工作條件而設置的，內供或外供均可。一般采用泵本身出口連接到密封腔，自動回流到進口。密封液的壓力要高于密封腔的壓力0.07-0.1Mpa,如果輸送介質屬于易氣化的，則應高于氣壓為0.175-0.2Mpa。

用途：AY型油泵可用在石油精制、石油化工和化學工業及其他地方輸送不含固體顆粒的石油、液化石油氣和其它介質。

AY型單、雙級離心泵性能參數

型號	流量m3/h	揚程m	轉速r/min	效率%	汽蝕余量m	軸功率kw	配帶電機		重量kg
型號	流量m3/h	揚程m	轉速r/min	效率%	汽蝕余量m	軸功率kw	型號	功率kw	重量kg
40AY40x2	6.25	80	2950	30	2.7	4.5	Y132s-2	7.5	165
40AY40x2A	5.85	70	2950	30	2.6	3.7	Y132S-2	5.5	165
40AY40x2B	5.4	60	2950	30	2.5	2.9	Y112M-2	4	165
40AY40x2C	4.9	50	2950	30	2.5	2.2	Y100L-2	3	165
50AY60	12.5	67	2950	42	2.9	5.4	Y132S-2	7.5	110
50AY60A	11	53	2950	39	2.8	4.1	Y132S-2	5.5	110
50AY60B	10	40	2950	37	2.8	2.9	Y112M-2	4	110
50AY60x2	12.5	120	2950	35	2.4	11.7	Y160L-2	18.5	170
50AY60x2A	12	105	2950	35	2.3	9.8	Y160M-2	15	170
50AY60x2B	11.5	89	2950	33	2.2	8.4	Y160M-2	11	170
50AY60x2C	11	78	2950	33	2.2	7.1	Y160M-2	11	170
65AY60	25	60	2950	52	3	7.9	Y160M-2	11	150
65AY60A	22.5	49	2950	51	3	5.9	Y132S-2	7.5	150
65AY60B	20	38	2950	49	2.7	4.2	Y132S-2	5.5	150
65AY100	25	110	2950	47	3.2	15.9	Y180M-2	22	180
65AY100A	23	92	2950	46	3.1	12.5	Y160L-2	18.5	180
65AY100B	21	73	2950	45	3	9.3	Y160M-2	15	180
65AY100x2	25	200	2950	47	2.8	29	Y200L-2	37	280
65AY100x2A	23	180	2950	46	2.8	24.5	Y200L-2	37	280
65AY100x2B	21.5	155	2950	45	2.7	20.2	Y200L-2	30	280
65AY100x2C	19.5	130	2950	44	2.7	15.7	Y180M-2	22	280
80AY60	50	60	2950	62	3.2	13.2	Y160L-2	18.5	160
80AY60A	45	49	2950	61	3.2	9.8	Y160M-2	15	160
80AY60B	40	39	2950	60	3.1	7.1	Y160M-2	11	160
80AY100	50	100	2950	56	3.1	24.3	Y200L-2	37	200
80AY100A	45	85	2950	55	3.1	18.9	Y200L-2	30	200
80AY100B	41	73	2950	54	2.9	15.1	Y180M-2	22	200
80AY100x2	50	200	2950	57	3.6	47.8	Y280S-2	75	350
80AY100x2A	46	175	2950	55	3.5	39.9	Y250M-2	55	350
80AY100x2B	43	150	2950	54	3.3	32.5	Y225M-2	45	350
80AY100x2C	40	125	2950	52	3.3	26.2	Y200L-2	37	350
100AY60	100	60	2950	70	4.1	23.3	Y200L-2	30	170
100AY60A	90	49	2950	64	4.5	18.8	Y200L-2	30	170
100AY60B	79	38	2950	65	3.5	12.6	Y160L-2	18.5	170
100AY120	100	120	2950	63	4.3	51.9	Y280S-2	75	285
100AY120A	93	105	2950	61	4.0	43.6	Y250M-2	55	285
100AY120B	85	88	2950	59	3.8	34.5	Y225M-2	45	285
100AY120C	78	75	2950	56	3.6	28.5	Y200L-2	37	285
