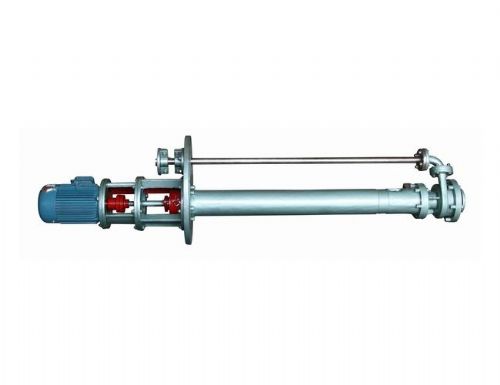

FY系列液下泵

液下泵概述

　 FY系列液下泵是本單位在傳統耐腐蝕液下泵基礎上,融合瑞士蘇爾壽公司同產品的先進技術,經改進設計而生產的新型泵;該泵取消了其他液下泵普遍采用的機械密封和選用了獨特結構的葉輪,使泵高效節能、無泄漏、壽命特長，從而廣泛應用于石油、化工、制藥、造紙、冶金、污水處理等行業。

FY型不銹鋼液下泵特點

　 1、泵為立式液下泵，外形美觀，直接安裝在被輸送介質的儲存器上，無額外占地面積，從而降低了基建投入。

2、取消了機械密封，解決了其他液下泵因機械密封容易磨損而須經常維修的煩惱，節約了泵的運行成本，提高了工作效率。

　 3、采用了獨特的記心式雙平衡葉輪，供輸送了不含固體顆粒等清潔的介質，振動噪音特低，效率高；采用開式雙平衡葉輪，供輸送不清潔帶有固體顆粒及短纖維的液體，運行平穩、不堵塞。

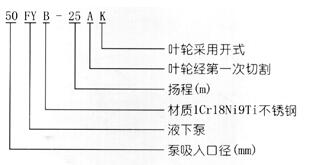

FY型液下泵型號意義

FY系列液下泵

FY型不銹鋼液下泵性能參數表

型號	出口直徑 mm	流量		揚程 m	轉速 r/min	功率（KW）
型號	出口直徑 mm	m³/h	L/S	揚程 m	轉速 r/min	軸功率	電機功率
25FT-16	25	3.6	1	16	2900	0.713	1.5
25FY-16A	25	3.27	0.91	13	2900	0.713	1.5
25FY-25	25	3.6	1	15	2900	1.16	2.2
25FY-25A	25	3.27	0.91	20	2900	1.16	2.2
25FY-41	25	3.6	1	41	2900	2.51	4
25FY-41A	25	3.27	0.91	33	2900	2.51	3
40FY-16	32	7.2	2	16	2900	0.78	2.2
40FY-16A	32	6.55	1.82	13	2900	0.78	1.5
40FY-26	32	7.2	2	26	2900	1.45	3
40FY-26A	32	6.55	1.82	21	2900	1.45	3
40FY-40	32	7.2	2	40	2900	2.53	5.5
40FY-40A	32	6.55	1.82	32	2900	2.53	5.5
50FY-16	40	14.4	4	16	2900	1.18	3
50FY-16A	40	13.1	3.64	13	2900	1.18	3
50FY-25	40	14.4	4	25	2900	1.96	4
50FY-25A	40	13.1	3.64	20	2900	1.96	3
50FY-40	40	14.1	4	40	2900	3.73	7.5
50FY-40A	40	13.1	3.64	33	2900	3.73	5.5
65FY-16	50	28.8	8	16	2900	2.16	4
65FY-16A	50	26.2	7.28	13	2900	2.16	3
65FY-25	50	28.8	8	25	2900	3.56	5.5
65FY-25A	50	26.2	7.28	21	2900	3.56	5.5
65FY-40	50	28.8	8	40	2900	6.04	11
65FY-40A	50	26.2	7.28	33	2900	6.04	11
80FY-15	65	54	15	15	2900	3.34	7.5
80FY-15A	65	49.1	13.65	12	2900	3.34	7.5
80FY-24	65	54	15	24	2900	5.43	11
80FY-24A	65	49.1	13.65	20	2900	5.43	11
80FY-38	65	54	15	38	2900	9.64	18.5
80FY-38A	65	49.1	13.65	31	2900	9.64	15
100FY-23	80	100.8	28	23	2900	9.25	18.5
100FY-23A	80	91.8	25.5	18	2900	9.25	15
100FY-37	80	100.8	28	37	2900	14.73	22
100FY-37A	80	91.8	25.5	31	2900	14.73	22

FY液下泵性能譜圖

FY系列液下泵

FY不銹鋼液下泵使用說明
拆卸與裝配
（1）如更換或檢查葉輪，可關閉出口閥門，卸去法蘭連接螺栓和底板連接螺栓，用起重工具將泵吊出容器。
（2）將底板垂在支架上，卸去泵體的所有螺栓，取出泵蓋和葉輪螺母，用雙錘輕擊泵體，即可卸下葉輪。
（3）對更換滾動軸承或填料，則底板不動，只要卸去電機及相應支架，卸去泵聯軸器、壓蓋、圓螺母，取出軸承體。要更換填料，先取出填料壓蓋，再取出并更換的填料。
（4）裝配與拆缶NB,0次序相反，一定要注意軸上配件的同心度。
安裝、使用、維修
1、泵組裝后，盤動聯軸器，看是否轉動靈活。檢查是否有金屬磨擦聲，各部件螺母是否旋緊。
2、檢查泵軸和電機軸的同心度，兩聯軸器外圓左右差數不得超過0.1mm，兩聯軸器端面間隙保持1～2.5mm。
3、泵的吸人口到容器底部之間距離為2～3倍吸人口徑，泵體距器壁大于口徑的2,5倍。
4、泵的出液管路，應另設支架支撐，其重量不允許支撐在泵上。
5、檢查電機的旋轉方向，使泵的旋轉方向符合指示方向。
6、關閉出口管路上的閘閥及壓力表，接通冷卻水管。
7、起動電機，開壓力表，慢慢開啟出口管閘閥到需要的位置，投人正常運轉。
8、經常檢查泵和電機的情況，軸承溫升不應超過75℃，軸承盒內應加足夠黃油。

中球水泵液下泵材質

材料

HT200

1Cr18Ni9Ti

Cr18Ni12M02Ti

葉輪

離心式雙

平衡葉輪

開式雙平

衡葉輪

代號

FY液下泵技術參數

性能參數
流量范圍：≤100.8m³/h	揚程范圍：≤40m
功率范圍：≤22kw	配套電機：Y、YB型三相異步電機
電機冷卻：風冷式
額定電壓：380V±5%	額定頻率:50HZ

結構特征
安裝形式：立式液下安裝	泵體結構：立式單級
葉輪形式：半開式單吸	液下長度：≤5
密封形式：可選
主要材質
軸承材質：石墨、合金	軸套材質：石墨、合金
泵體材質：鑄鐵、碳鋼、不銹鋼	出口直徑：φ25mm-φ100mm
葉輪材質：鑄鐵、碳鋼、不銹鋼	泵軸材質:45#、不銹鋼

不銹鋼液下泵訂貨須知:
一、①產品名稱與液下泵型號②不銹鋼液下泵口徑mm③液下泵揚程④不銹鋼液下泵流量m3/h⑤FY不銹鋼液下泵電機功率（KW）⑥液下泵轉速（r/min）⑦不銹鋼液下泵電壓〔V〕⑧液下泵材質⑨不銹鋼液下泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的不銹鋼液下泵產品型號，請按不銹鋼液下泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們泵業的水泵技術專家為您審核把關。
